Detalles sobre la tecnología de iluminación LED de atenuación TRIAC

En los últimos años, con el auge de los mercados mundiales de iluminación comercial LED, en China, incluidos muchos fabricantes de LED, los productos de iluminación comercial LED se encuentran en una posición importante en el desarrollo del mercado. Especialmente debido al reciente mercado de Japón, Europa y los Estados Unidos y otros mercados importantes para productos de iluminación LED por su alta eficiencia, larga vida, alto factor de potencia, expansión flexible, regulable y otros requisitos, lo que hace que el controlador de LED IC y la industria de la energía se enfrenten Una nueva revolución. Por lo tanto, en los próximos dos años, se espera que las aplicaciones de iluminación LED de atenuación inteligente, especialmente en la proporción de iluminación comercial, aumenten rápidamente.

Según el informe del análisis de la encuesta, el mercado de EE. UU. Tiene una mayor demanda de productos de regulación, casi el 100% de todos los productos de regulación. Los mercados europeos un poco menos, pero también representaron una gran proporción. Además, las bombillas LED inteligentes de este año pueden haber un comercial a gran escala. Y la gran mayoría de los cuales están en línea con la atenuación del producto que utilizan los atenuadores TRIAC. Por lo tanto, el estudio de los productos de iluminación LED de atenuación SCR, es significativo.

1 perfil de atenuación SCR

El análisis del sistema tradicional de incandescencia, halógeno y otros sistemas de atenuación, en comparación con las luces LED, las lámparas incandescentes y halógenas son dispositivos puramente resistivos, lo que significa que siempre son corrientes y las formas de onda de voltaje son las mismas cuando se utiliza cuando el silicio para controlar la atenuación, la entrada La forma de onda de voltaje debido a los cambios en el ángulo del tiristor se desvía de la onda sinusoidal, que está cambiando el voltaje de entrada rms, puede lograr el propósito de atenuación.

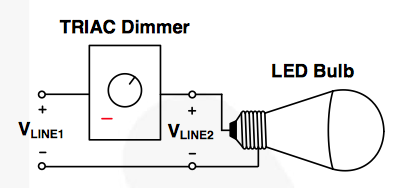

SCR con un interruptor en el potenciómetro, conectado a n terminales de entrada para controlar el interruptor de la luz. Proceso de tiristores, cambiando su relación divisor de resistencia ajustable interna, cambiando su ángulo de conducción, puede cambiar el voltaje de salida RMS, permitiendo la función de atenuación. Además del SCR, así como la tecnología de atenuación del borde de salida del transistor de vanguardia, los principios básicos son los mismos.

2, SCR atenuando las deficiencias y problemas

Al usar la atenuación SCR, o habrá una variedad de problemas.

(1) proceso de atenuación, con el ángulo de conducción de los cambios internos en la onda sinusoidal de voltaje de entrada se destruye el tiristor, reduciendo así el factor de potencia (PF), PF es generalmente menor que 0.5, y en el tiempo de atenuación, con el menor ángulo de conducción, factor de potencia y más bajo (solo 0.25 1/4 de brillo).

(2) Como se indicó anteriormente, la onda sinusoidal de voltaje de entrada se destruyó, las formas de onda no sinusoidales aumentaron los coeficientes armónicos.

(3) La forma de onda de voltaje de entrada del circuito del controlador LED no sinusoidal en la línea causará serias señales de interferencia (EMI).

(4) El proceso de atenuación a baja carga es muy fácil de mantener debido al fenómeno actual de falta de inestabilidad, las soluciones deben combinarse con una resistencia de purga. Normalmente, la resistencia de purga consume al menos 1-2 vatios de potencia, lo que reduce la eficiencia del circuito de fuente de corriente constante.

(5) Cuando se utiliza la atenuación SCR para el circuito de atenuación incandescente, cuando el filtro LC de entrada y la oscilación SCR debido a la inercia térmica de la lámpara incandescente, el ojo humano no puede ver esta oscilación. Y cuando el circuito de atenuación triac con circuito de accionamiento de LED que admite el uso, producirá ruido audible y parpadeo, que a menudo es inaceptable.

3, ventaja de atenuación SCR

El desarrollo del mercado de la iluminación hasta ahora, aunque hay muchas deficiencias y problemas de atenuación de SCR, sin embargo, debido a su larga historia, la tecnología es madura y estable, así como las lámparas halógenas e incandescentes tienen la combinación perfecta, lo que representa un gran mercado óptico de transferencia . Lugar de atenuación en la mayoría de las regiones, que se han instalado atenuación SCR de lugar incandescente o halógeno, los consumidores se han instalado en las paredes de los dos cables de conexión de iluminación principales, y también en la instalación en la pared de cajas y perillas de atenuador SCR. Para los consumidores, si simplemente podemos reemplazar la lámpara incandescente o halógena encendida, sin tener que reemplazar el interruptor de tiristores en la pared u otro para aumentar el número de cables, es un programa relativamente simple, pero también se puede comparar como una práctica general. por los consumidores Esto significa que los productos de iluminación LED realmente si desea reemplazar por completo las lámparas incandescentes y halógenas y los reguladores de tiristores regulables, deben ser compatibles con la luz de atenuación SCR. Esto también es un desafío para desarrollar el controlador de LED IC diseñador de la cara común. Cómo la atenuación SCR y el LED Special drive para desarrollar un IC adecuado parecía tan importante.
